永磁起重器吸盘原理可以这样理解

详细介绍

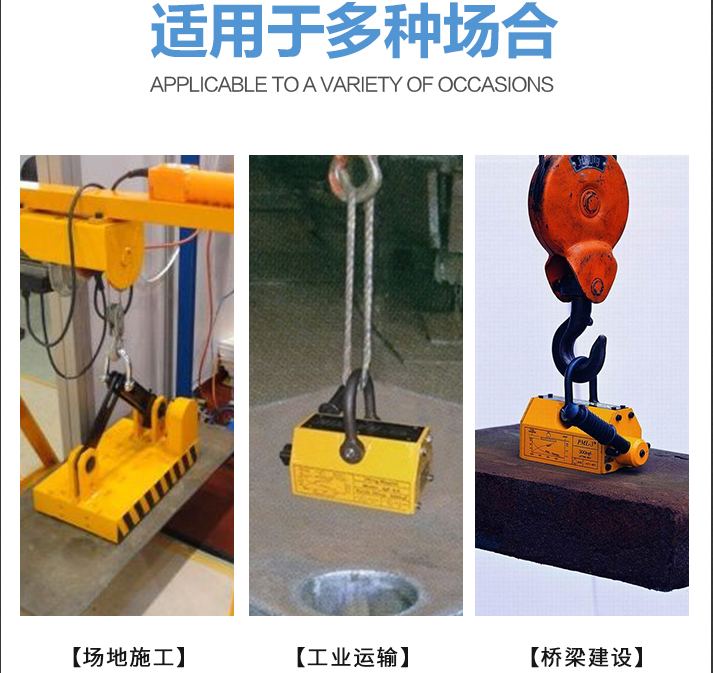

     永磁起重器又称永磁吸吊器、磁力吊、磁性起重器、起重磁铁、永磁磁铁等。永磁起重器具有体积小、吸持力更强,不用电,剩磁几乎为零,安全系数高等特点。永磁起重吸盘主要用于吊装过程中吸持板块状或圆柱形铁磁性材料的工具,具有结构轻巧,操作方便,吸持力强,安全可靠等特点。有助于改进装卸搬运作业的工作条件,提高其劳动生产率,因此在工厂,码头,仓库和交通运输行业中,已广泛地用作为吊装工具。

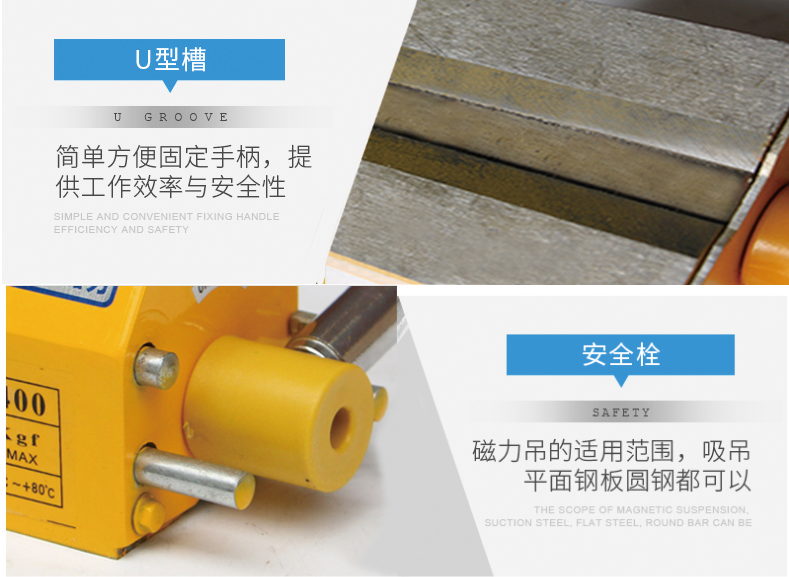

      磁力吊主要结构及参数  永磁起重吸盘采用高能永久磁性材料,在磁路中产生很强的吸持力,并籍手柄转动极芯使吊装器处于工作或关闭状态,无需外接供电操作运行。当在工作状态时,起重器底部的吸持面构成一对纵向磁极,将铁磁性材料的工件牢固地吸持,吸持面上还制有V字槽,从而既可吸持板块状工件,又可吸持圆柱形工件。
 磁力吊

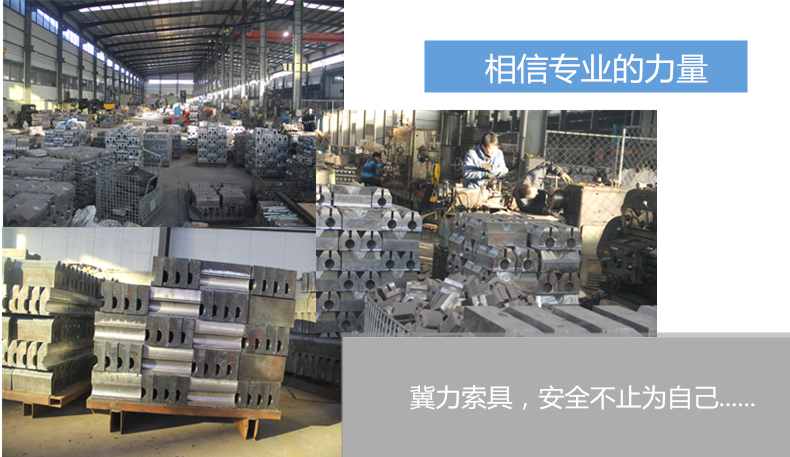

磁力吊生产流程细节:
1、粗铣铁块:铁块一般分为铸钢件和铁块,铁块厂家为包钢。铸钢件材料单价成本高,节省后期加工费用,铁块材料单价成本低,耗损较大,后期人工成本相对要高;材料的选择考虑合计成本,但不论铸钢件还是铁块均不对产品质量产生影响。
2、割槽是为了上下放置不锈钢条。
3、焊接不锈钢条分为点焊(本厂,节约成本)和满焊(满焊会使产品更结实以及不容易进碎屑),不锈钢条起到隔离磁铁,并且不传磁的作用。
4、精铣四面、铣斜面和铣R:使用铣床把铁块铣成不同吨位和规格所要求的尺寸。
5、膛孔要适中,孔大了影响磁力,孔小了容易发生盘轴转不动的情况。
6、盘轴两端也为不锈钢材质,作用与不锈钢条一致。
7、铣标牌槽:用铣床铣出一个凹槽,后期能够铆住标牌。
8、钻孔:使用钻机钻孔,后期能够铆住两侧的铝片和上面的标牌。
9、放置磁块:把单块的磁铁放进外壳和盘轴内,放置磁块由专业人士完成。放置方向不能出现错误,不然会极大的影响吊装载荷。(发生相关故障后,不建议客户自主安装)
10、喷漆:
11、放置标牌(标牌作用为标识产品相关数据和封闭磁块放置槽。若不进行封闭,在工作过程中,在同极相斥情况下,会有磁铁跳出现象)


永磁起重吸盘
永磁起重吸盘使用原理及常见问题
1、永磁起重器是否会退磁
永磁起重器所用磁铁为钕铁硼永磁,正常使用不会出现退磁现象。但高温会对磁力产生影响,当工作环境或吊件温度超过80摄氏度,会出现严重退磁现象,如长期处于60摄氏度以上的高温工作环境,也会有退磁现象。冬天磁力效果好,夏天磁力效果相对会弱一点。
2、永磁起重器工作载荷及拉脱倍数
工作载荷:一般为100kg  200kg  400kg  600kg   1000kg  1500kg(本厂不生产)  2000kg  3000kg  4000kg  5000kg  6000kg
外贸与内贸基本相同,除400kg  为  300kg     600kg 为 500kg
3、磁力吊拉脱倍数:内贸常销为2倍到2.5倍,偶尔有特殊需求,可生产1.7  或 1.8 倍产品
     外贸常销3倍和3.5倍
4、 磁块的性能性能
磁块性能分为  N38  N42 (常用于内贸3倍以下的产) N45 (常用于外贸3倍及以上产品)N50  N52 (N50 N52 对于一些对质量要求比较高的客户,可定做)
5、 产品可以用于多重环境,如水中,但在水下等特殊工作环境完成吊装工作后,需要对产品进行保养,比如采取防锈措施等。

6、 使用过程中注意事项
把磁铁放到吊件上方可转动手柄,先转动手柄属于违规操作,这样会预先产生吸引力,会吸引一些铁质残渣到吸盘底部,致使在起吊过程中吸面不平,影响吸力。
7、 磁块分为宁波磁铁和陕西磁铁两大产区,本厂使用陕西磁铁
永磁起重器
8、 使用磁力吸盘危险性分析
吸盘在使用过程中如遇到超过磁盘本身挣脱力会吸不起来,一旦吸起来就不会掉下来,但此产品为工业产品,操作人员按照规范操作,一定不要超过额定载荷。
9、吸盘在起吊吊件时会出现无法卸载的情况,是不是属于产品不合格
本厂产品在使用完成后,消磁非常干净,不会因产品问题出现无法卸载现象。但不排除有的吊装件金属含量特殊,比如模板钢等,会出现吊装完毕后,吊装件无法消磁,而吸附在本厂产品上的现象。此为吊装件问题,而非产品质量问题。
10、吊装特型吊装件应注意问题。
比如吊装圆柱形产品和不规则吊件时,由于结束面小,或者平滑度问题,会影响工作载荷。如吊装圆柱形产品的实际工作载荷为额定载荷的30%左右。
11、扳手扳不动是什么原因
如果没有明显的外观破坏,则可能为内部锈蚀,可以拆开左右两边的封板,沿轴承与外壳缝隙处点油润滑。
若因碰撞,导致左右两边封板处有明显凸起,则为轴承错位,可以拆开凸起面封板,击打轴承,使轴承回归正常工作位置。
若以上两点都没有,则可以检查,是否是轴承两端轴套内圆珠破损,在保修期可返厂?或咨询售后如何处理。
磁力磁盘
12、质量体系
我司采用本行业先进设备和技术生产和管理,高品质的产品,能满足每个客户的不同需求
设备所有零、部件应全部采用国际单位(SI)标准,设备设计制造应符合对应的ISO国际、国家和行业标准,对主要标准列举如下:温馨提示以下内容请勿盗用一经发现,将以司法途径解决。
1  JB/T10734-2007《起重永磁铁
2 JB/T10687-2006《永磁起重器》
3 GB/T13560-2000《烧结钕铁硼永磁材料》
4 SJ/T10410-1993《永磁铁氧体材料》
5 JB/T1604《矿山机械  产品型号编制方法》
6 GB 9969.1-1988《工业产品使用说明书总则》
7 GB/T191-2008《包装储运图示标志》
8 GB/T6388《运输包装收发货标志》
9 GB/T13306-1991《标牌》
10 GB/T13384-1992《机电产品包装通用技术条件》
